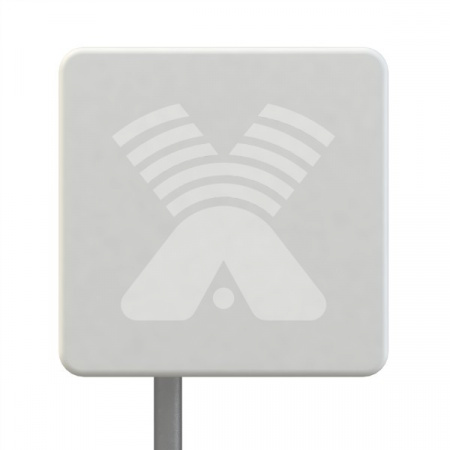

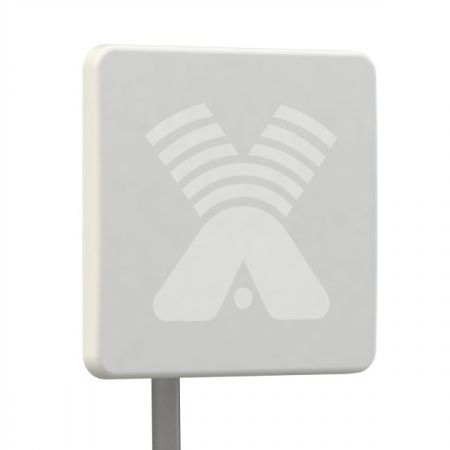

AX-1214P представляет собой выносную направленную панельную антенну и предназначена для использования в ситемах связи диапазона 1.01÷1.36 ГГц (передача видео, радиоуправление, передача телеметрии и т. д). Тип антенны - синфазная полосковая антенная решетка.

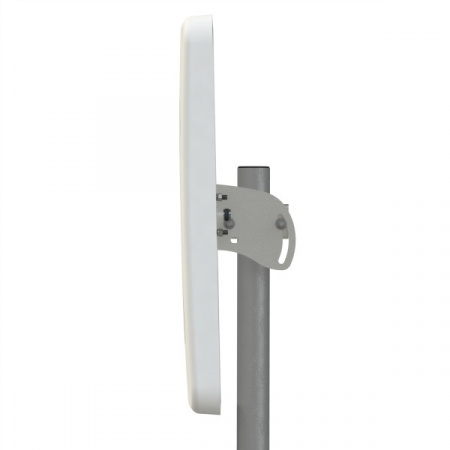

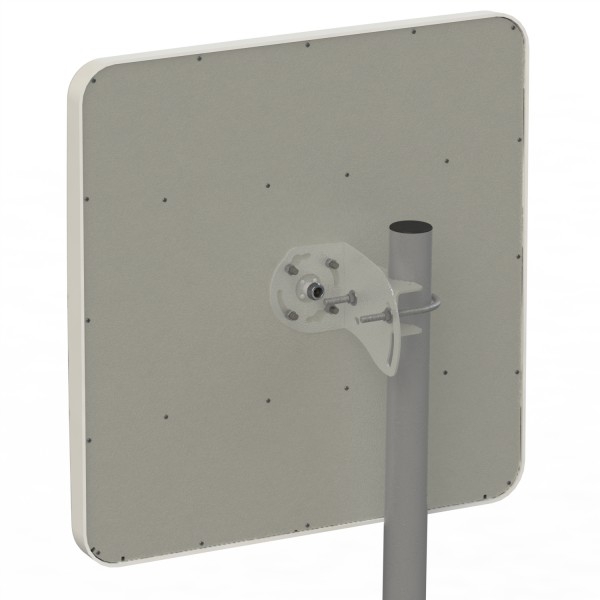

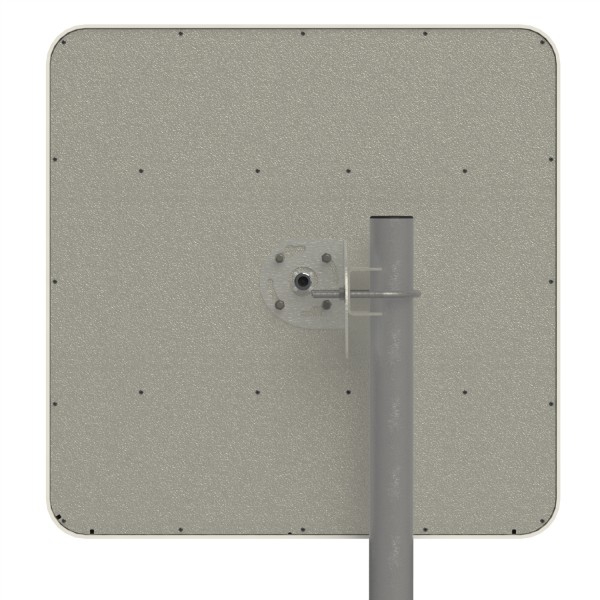

Активные излучатели антенны надежно укрыты от осадков и неблагоприятных воздействий в пластиковый морозостойкий корпус. Антенна снабжен разъемом - N-female. Вход антенны замкнут по постоянному току для снижения вероятности выхода из строя подключаемого оборудования по вине статического электричества и грозовых разрядов. Крепление антенны позволяет изменять азимут, угол наклона и поляризацию антенны.
|
Электрические характеристики антенны |
|
|
Рабочий диапазон частот, МГц |
1010÷1360 |
|
Усиление, dBi |
13.5÷15.5 |
|
Ширина ДН (-3дБ), град |
28÷39 |
|
Уровень боковых лепестков, дБ не более |
12 |
|
Отношение вперед/назад, дБ не менее |
18 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот на входах, не более |
1.5 (до 1.7 после 1350 МГц) |
|
Допустимая мощность, Вт |
10 |
|
Поляризация принимаемых/излучаемых волн |
Вертикальная (Линейная) |
|
Механические характеристики антенны |
|
|
Масса, г |
3285 |
|
Габаритные размеры, мм |
400x400x40 |
|
Разъемы |
N-female |
|
Материал антенны |
Оцинкованная сталь, сталь |
|
Материал защитной коробки |
Поликарбонат |
|
Класс пылевлагозащиты |
IP67 |
|
Защитное покрытие |
Порошковое полимерное покрытие |
|
Диапазон рабочих температур |
От -50℃ до +80℃ |
Диаграммы направленности антенны
| H-плоскость | Е-плоскость |
|
|
синий цвет -частота 1010 Мгц, красный цвет - частота 1320 МГц.
Зависимость КСВ от частоты
Достоинства:
- Мощная антенна в наружном, всепогодном исполнении
- Популярный и надежный разъем N-типа на выходе антенны
- Универсальное крепление
- Морозостойкий и ультрафиолетостойкий материал корпуса
Комплект поставки:
- Антенна AX-1214P с разъемом N-female - 1шт.
- Комплект крепления на мачту или на стеновой кронштейн - 1шт.
- Инструкция по установке - 1шт.
- Упаковка(картон) - 1 шт.
