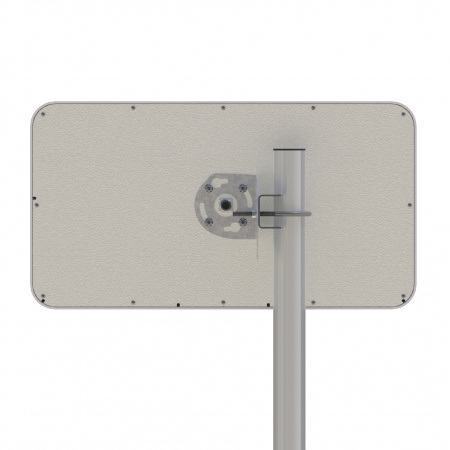

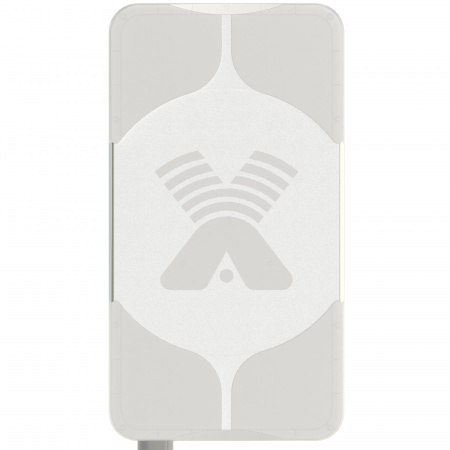

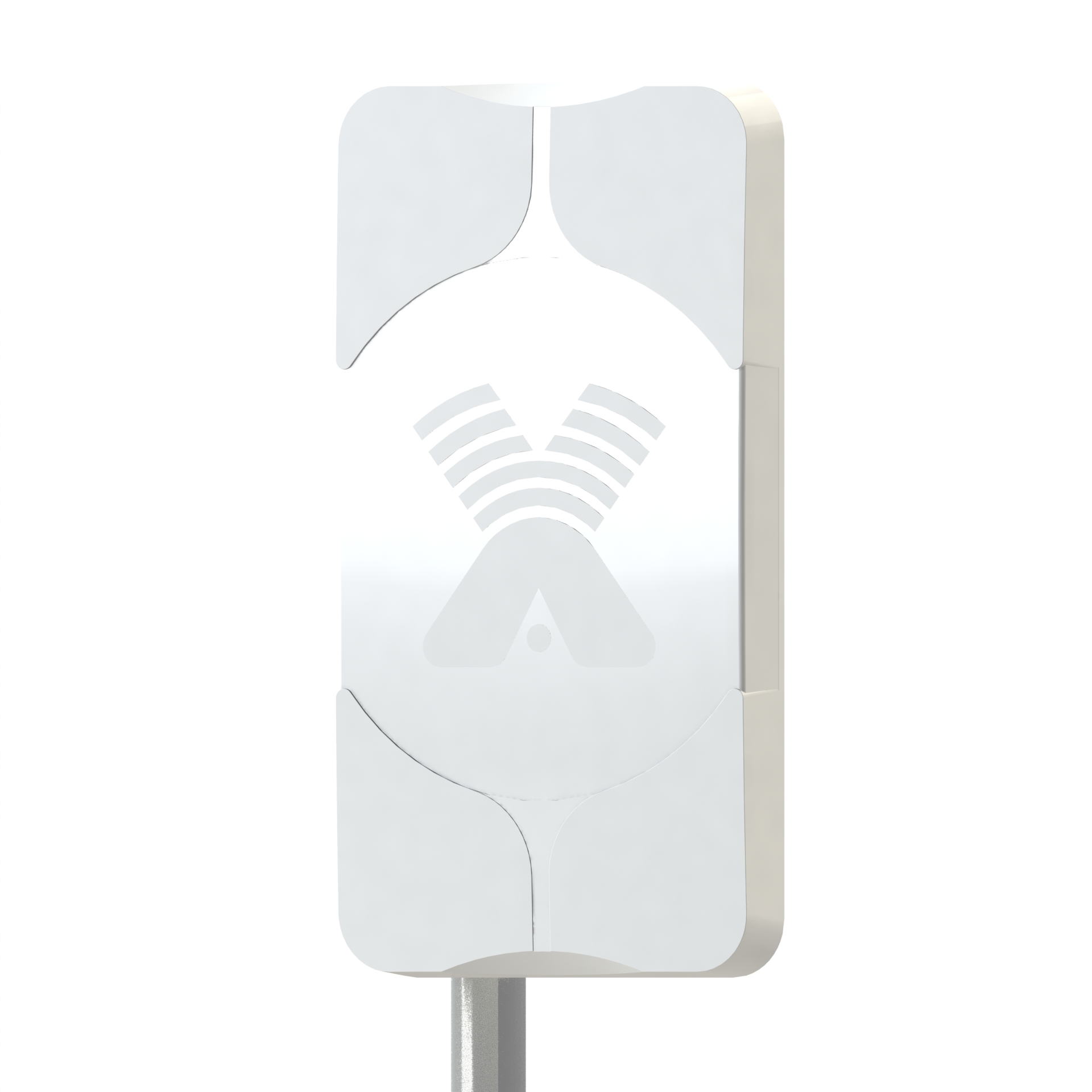

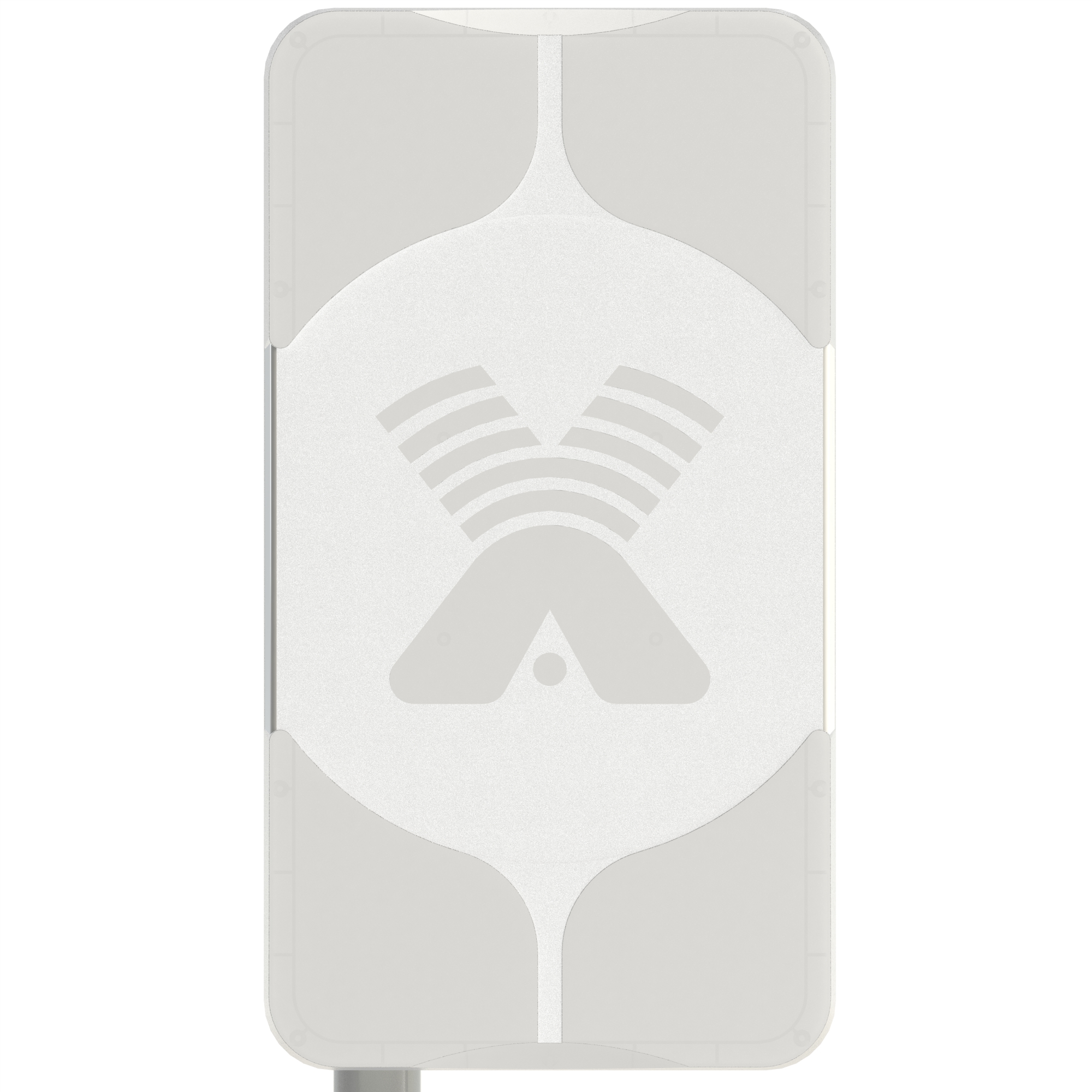

Антенна AX-1417P предназначена для приема и усиления сигналов с частотой 1400 - 2000МГц.
|
Электрические характеристики антенны |
|
|
Рабочий диапазон частот, МГц |
1400-2000 |
|
Усиление в рабочем диапазоне, dBi |
17.6 |
|
Ширина ДН 1порта в Н-плоскости, град |
18.8-26.8 |
|
Ширина ДН 1 порта в Е-плоскости, град |
31.5-45 |
|
Уровень боковых лепестков, dB не более |
-12 |
|
Отношение вперед/назад, dB не менее |
22 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне, не более |
1.6 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация принимаемых/излучаемых волн |
линейная |
|
Механические характеристики: |
|
|
Масса без крепления, г |
1800 |
|
Габаритные размеры без крепления, м |
0.24x0.45x0.05 |
|
Разъем |
N-female |
|
Материал защитной коробки |
Поликарбонат |
|
Материал антенны |
Сталь, оцинкованная сталь |
|
Защитное покрытие антенны |
Порошковое полимерное покрытие |
|
Диапазон рабочих температур, гр. Цельсия |
От -50℃ до +80℃ |
Диаграмма направленности антенны
| Плоскость и поляризация | Частота | |||||
| 1400МГц | 1500МГц | 1600МГц | 1700МГц | 1800МГц | 2000МГц | |
| H-плоскость |
|
|
|
|
|
|
| E-плоскость |
|
|
|
|
|
|
Зависимость КСВН от частоты
Достоинства антенны AX-1417P:
- Антенна надежно защищена от осадков корпусом из ультрафиолетостойкого пластика.
- Антенна имеет высокий коэффициент усиления, низкий КСВ.

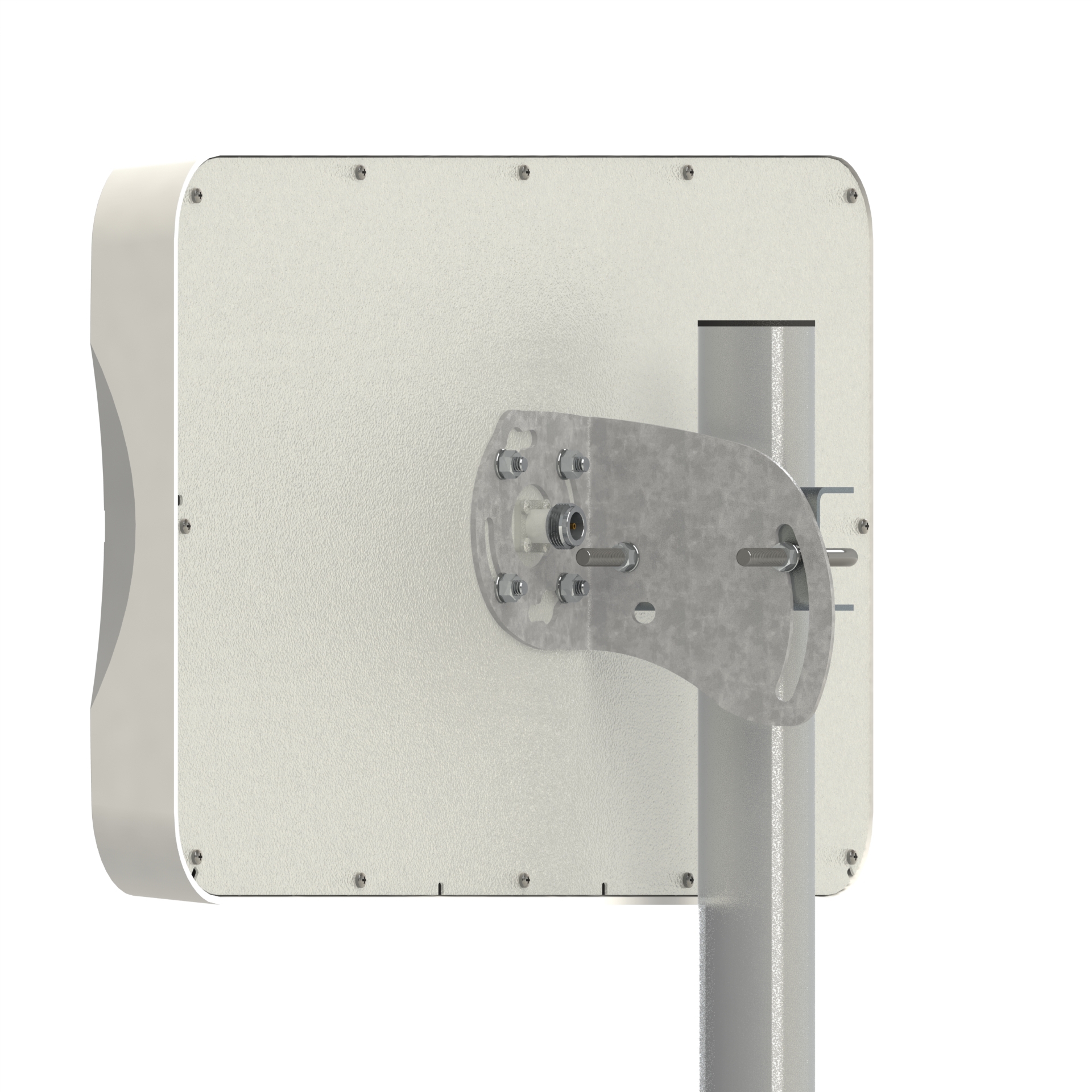

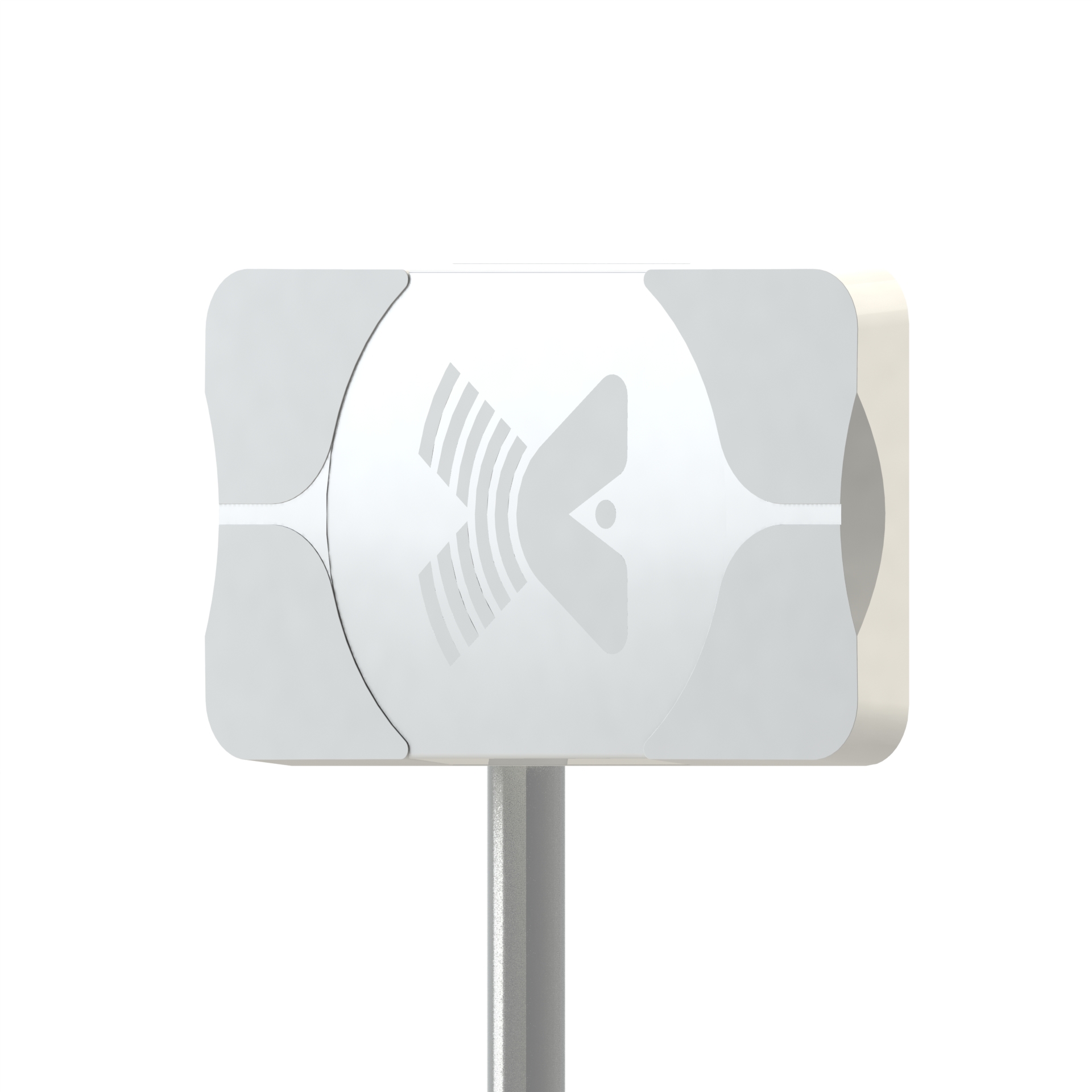

- Крепление антенны AX-1417P позволяет изменять азимут и наклон поляризации.
- Имеет два отдельных входа с линейной параллельной поляризацией
Комплект поставки:
- Антенна AX-1417P
- Мачтовое крепление
- Инструкция по установке
- Упаковка из микрогофрокартона
