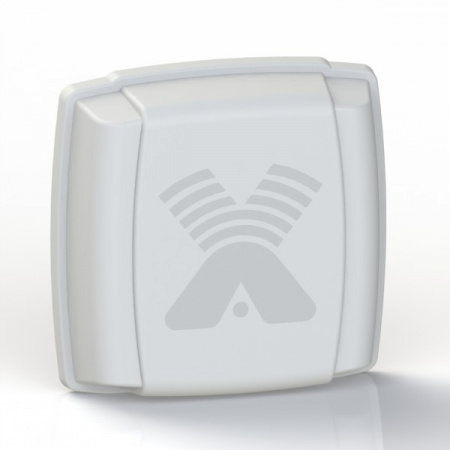

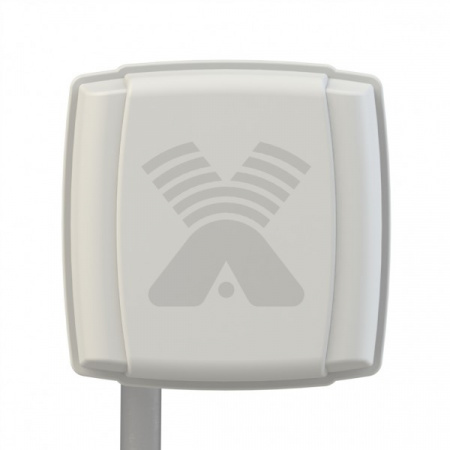

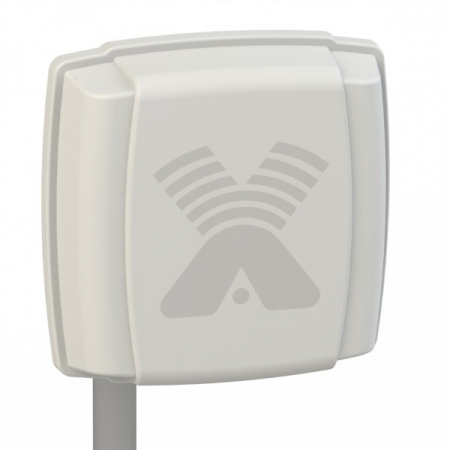

Антенна AX-729P предназначена для приема и усиления сигналов с частотой 720 - 870МГц. Тип антенны-резонаторная.
|
Электрические характеристики антенны |
AX-729P |
|
Рабочий диапазон частот, МГц |
720-870 |
|
Усиление в рабочем диапазоне, dBi |
9 |
|
Ширина ДН 1порта в Н-плоскости, град |
64-69 |
|
Ширина ДН 1 порта в Е-плоскости, град |
57-61 |
|
Отношение вперед/назад, dB не менее |
14 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне, не более |
1,4 |
|
Допустимая мощность, Вт |
100 |
|
Поляризация принимаемых/излучаемых волн |
линейная |
|
Механические характеристики: |
|
|
Масса без крепления, г |
1750 |
|
Габаритные размеры без крепления, м |
300x300x100 |
|
Разъем |
N-female |
|
Материал защитной коробки |
Поликарбонат |
|
Материал антенны |
Оцинкованная сталь, сталь |
|
Защитное покрытие антенны |
Полимерное покрытие |
|
Диапазон рабочих температур, гр. Цельсия |
От -50℃ до +80℃ |
Диаграммы направленности антенны
|
Плоскость и поляризация |
Частота |
|
| 720МГц |
870МГц |
|
|
H - плоскость |
|

|
|
E - плоскость |
|
|
Зависимость КСВ от частоты
Достоинства антенны AX-729P:
- Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.
- Антенна имеет высокий коэффициент усиления, низкий КСВ.
- Крепление антенны AX-729P позволяет изменять угол места, азимут и наклон поляризации.
- Возможность закреплять на вертикальной, горизонтальной или наклонной стойке
Комплект поставки:
- Антенна AX-729P
- Мачтовое крепление
- Инструкция по установке
- Упаковка из микрогофрокартона
