LCD дисплей 2,8″, 400-470МГц (UHF), 45Вт, IP54, блок питания с резервированием, DMR Tier II, поддержка DMR Tier III
Full-Duplex&Bluetooth&Glonass/GPS&Mandown&Noise module&RTC

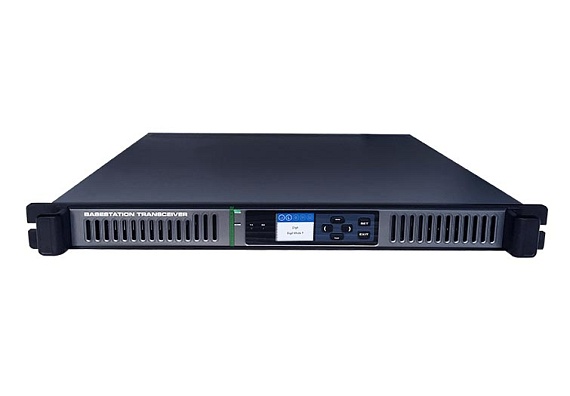

- 19-дюймовый корпус высотой 1U с блоком питания внутри
- 100% непрерывный рабочий цикл с высокой выходной мощностью 50 Вт
- Многосайтовое IP-соединение в смешанном режиме для поддержки цифровых и аналоговых повторителей
- DMRA AIS Успешное решение приложения
- Обновление до трансивера базовой станции DMR Trunking и Simulcast
- Стандартный корпус размером 19 дюймов, высотой 1U, с блоком питания внутри.
- Уникальный рабочий цикл 100% при высокой выходной мощности 50 Вт в шкафу высотой 1U.
- Среднее время безотказной работы 100 000 часов на основе военной модульной конструкции с высокой надежностью.
- Поддерживает источник питания переменного/постоянного тока и автоматически переключается на резервную батарею при прерывании подачи переменного тока благодаря встроенной плавающей схеме.
- Уникальная конструкция многосайтового IP-соединения в смешанном режиме для поддержки цифровых и аналоговых ретрансляторов до 64 сайтов, что обеспечивает широкополосное покрытие и междиапазонную связь.
- Поддерживает удаленную диагностику, обслуживание и обновление программного обеспечения.
- Может быть модернизирован до трансивера базовой станции DMR Tier II с одновременной передачей по лицензии на программное обеспечение.
- Можно обновить до трансивера базовой станции Excera Easy Trunk или трансивера базовой станции DMR Tier III по лицензии на программное обеспечение.
- DMRA Решения для приложений AIS и партнеры.
Характеристики
|
Диапазон частот |
ОВЧ: 136-174МГц УВЧ1: 400-470МГц УВЧ3: 350-400МГц УВЧ2: 450-520МГц |
|
Емкость канала |
128 |
|
Пространство канала |
12.5/20/25кГц |
|
Размеры (В*Ш*Г) |
44*483*375мм |
|
Масса |
7.6кг |
|
LCD |
1.8'' дюйма TFT LCD 128x160 пикселей,262K цветовой набор |
|
Рабочее напряжение |
Пост. ток 13.6В±15% Пер. ток 100-240ВА |
|
Текущий сток |
<1A(Ожидание) <6A(Передача@25Вт) <10A(Передача@50Вт) |
|
Стабильность частоты |
5*10^-7 |
|
Непрерывный рабочий цикл |
100% |
Передатчик
|
Стабильность частоты |
5*10^-7 |
|
РЧ Макс. Выходная мощность |
Высокая мощность: 45/50Вт Низкая мощность: 25Вт |
|
Цифровая модуляция |
7K60FXD(Данные) /7K60FXW(Данные и голос) |
|
FM Модуляция |
16K¢F3E @ 25кГц /14K¢F3E @ 20кГц/ 11K¢F3E @ 12.5кГц |
|
4FSK точность модуляции |
5% |
|
4FSK BER |
0% |
|
4FSK и ошибка величины |
5%/1% |
|
Мощность соседнего канала |
70дБ @ 25/20 кГц / 60дБ @12.5 кГц |
|
Кондуктивные и излучаемые помехи |
-36дБм <1ГГц / -30дБм >1ГГц |
|
Пределы отклонения передачи |
5кГц@25кГцz/4кГц@20кГц/2.5кГц@12.5кГц |
|
Искажение звука |
3% |
|
Гул и шум |
48дБ @ 25кГц/ 46дБ @ 20кГц/ 43дБ@12.5кГц |
|
Звуковой ответ |
+1дБ ~ -3дБ |
Приемник
|
Цифровая чувствительность |
-120дБм / BER 5% -116дБм / BER 1% |
|
Цифровая динамическая чувствительность к затуханию (100KM/H& 8KM/H Rayleigh Fading) |
-104дБм |
|
Аналоговая чувствительность |
-120дБм / 12дБ SINAD |
|
Интермодуляция |
75дБ (TIA603)/ 70дБ (ETSI) |
|
Блокировка |
95дБ (TIA603 & ETSI) |
|
Отклонение ложного ответа |
75дБ (TIA603 & ETSI) |
|
Селективность по соседнему каналу |
75дБ@25 кГц (TIA603) 70дБ@25 кГц (ETSI) 70дБ@20кГц (TIA603 & ETSI) 65дБ@12.5кГц (TIA603) 60дБ@12.5кГц (ETSI) |
|
Кондуктивное паразитное излучение |
-57дБм |
|
Номинальная выходная мощность звука |
1Вт (16Ω нагрузки) |
|
Номинальное искажение звука |
3% |
|
Гул и шум |
48дБ @25кГц/46дБ@20кГц/43дБ@12.5кГц |
|
Звуковой ответ |
+1 ~-3дБ |
|
Тип цифрового вокодера |
AMBE++ |
|
Цифровой протокол |
ETSI-TS102 361 -1, -2,-3,-4 |
Надежность
|
Рабочая Температура |
-30 ~ +60℃ |
|
Температура хранения |
-40 ~ +85℃ |
|
Удар и вибрация |
MIL-STD-810 C/D/E/F/G Standard |
|
ESD |
IEC 61000-4-2(level 4) ±8KV(Contact) , ±15KV(Air) |
|
Тест на устойчивость к скачкам напряжения (EN 6100~4~5) |
Differential Mode:6КВ Common Mode:6КВ |
